Dobbelt SPI-interface til indlejrede GUI'er

Med dobbelt SPI-kapacitet og 16 bit farvedybde kan skærmen tilpasse sig varierende datahastighedskrav uden at ændre den underliggende hardwarearkitektur.

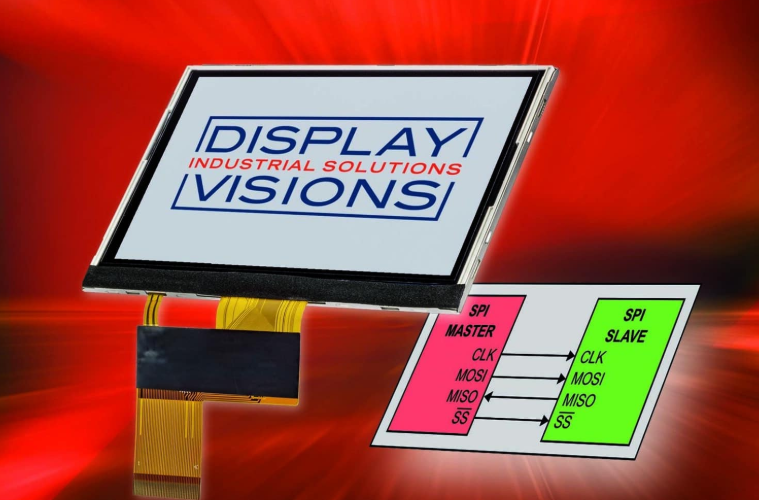

DISPLAY VISIONS har introduceret EA TFT043 42SINN, en 4,3 tommer farveskærm med et SPI-interface udviklet til mikrocontroller-baserede indlejrede systemer.Imødekommer den voksende efterspørgsel efter kompakte, omkostningsbevidste skærmmoduler, der kan integreres direkte i mikrocontrollerbaserede systemer.I mange indlejrede applikationer søger udviklere at balancere ydeevne, enkel ledningsføring og pladseffektivitet, især i håndholdte enheder, kontrolpaneler og industrielt udstyr, hvor kortplads og pintilgængelighed er begrænset.


Serial Peripheral Interface, eller SPI, vælges ofte i sådanne designs på grund af dets høje datahastigheder, fuld duplex-kommunikation, lav latenstid og reducerede ledningskrav.Ved at minimere antallet af signallinjer sammenlignet med parallelle grænseflader, kan SPI forenkle PCB-layoutet og reducere den samlede systemkompleksitet.Den integrerede SPI-bus i EA TFT043 42SINN kan konfigureres som et 3-leder, 4-leder eller dobbelt SPI-interface.Den dobbelte SPI-tilstand muliggør en fordoblet overførselshastighed, hvilket giver designere mulighed for at tilpasse kommunikationsydelsen efter applikationsbehov uden at ændre kernedisplaymodulet.

Skærmen har en opløsning på 480 gange 272 pixels og understøtter op til 65.535 farver med 16 bit farvedybde.Denne specifikation tillader præsentation af detaljerede grafiske brugergrænseflader, ikoner og statusoplysninger i indlejrede systemer.IPS-teknologi er indbygget for at opretholde stabil kontrast og farvegengivelse på tværs af bredere betragtningsvinkler.Derudover understøtter en baggrundsbelysning vurderet til 1.100 cd pr. kvadratmeter læsbarhed under skarpe omgivende lysforhold, hvilket kan være relevant for udendørs eller stærkt oplyste indendørs miljøer.

Fra et elektrisk synspunkt fungerer displayet ved en logisk forsyning på 3,3 V, mens baggrundsbelysningen kræver cirka 12 V ved 60 mA.Det specificerede driftstemperaturområde på minus 20 grader Celsius til plus 70 grader Celsius understøtter brug i industrielle og semi-industrielle forhold, hvor temperaturvariationer skal tages i betragtning under systemdesign.
